LiSenNet input

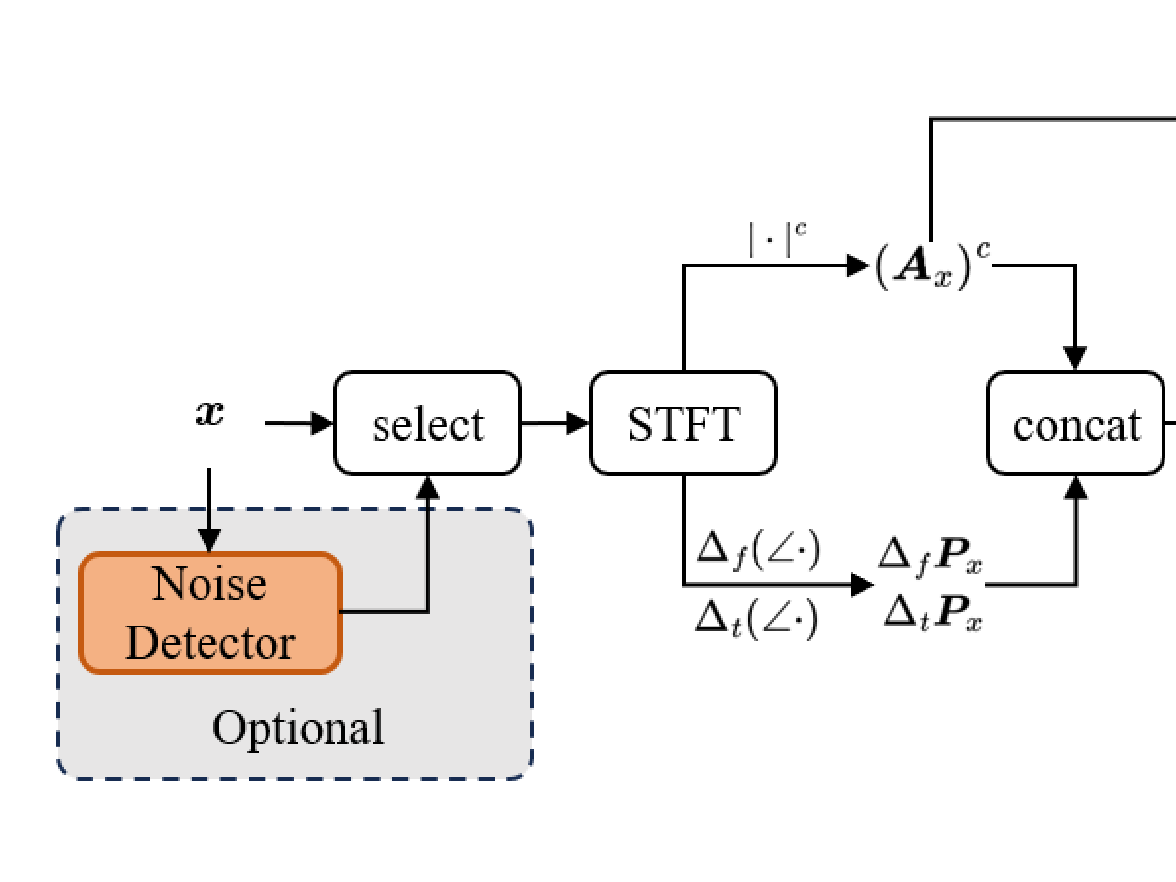

上图截取自论文。上图中 STFT 后产生的复数频谱输出三条特征：

1. 压缩振幅 $|A{|}^c$, 压缩的目的是让振幅较低的声音也能有可观的输入特征。
2. 相位差分布
   1. 相邻 time frame 的相位差 ${\Delta }_{t}P(t,f)=P(t,f)-P(t-1,f)-2\pi f\frac{Q}{M}$
   2. 相邻 frequency bin 的相位差 ${\Delta }_{f}P(t,f)=P(t,f)-P(t,f-1)$.

其中相邻 time frame 的相位差最后减去一项 $2\pi f\frac{Q}{M}$ 的具体推导如下：

detailed derivation

假定信号的频率恰好落在第 $f$ 个频率 bin 上，其角频率为 $\omega =\frac{2\pi f}{N_{FFT}}$. 注意，这里 $f$ 并不表示频率，而是表示频率 bin。由于没有像 GTCRN 那样先进行了 ERB 压缩，所以这里的频率 bin 是均匀分布的。 记$M$ 表示帧长(Frame length / Window size)，指的是每一帧包含的的样本数量，在这里等于 FFT 点数(实际代码中均取值为512)，即 $M=N_{FFT}$. 则离散信号可以表示为：

$$x[n]={\mathrm{e}}^{j2\pi fn/M}$$

在第 $t$ 帧，STFT 计算公式为

$$X(t,f)=\sum _{n=0}^{M-1}x[tQ+n]\cdot w[n]\cdot {\mathrm{e}}^{-j2\pi fn/M}={\mathrm{e}}^{j\cdot 2\pi ftQ/M}\sum _{n=0}^{M-1}w[n]$$

其中 $Q$ 指的是相邻两帧的滑动步长。 则相邻两帧的相位差就是

$$P_x(t,f)-P_x(t,f-1)=2\pi f\frac{Q}{M}$$

可以看出，即使是一个完全稳定、没有任何物理状态变化的纯音信号，仅仅因为 STFT 的分析窗口在时间轴上向右平移了 $Q$ 个样本，算法计算出的相位结果也会自动增加一部分，所以要把这部分减去。

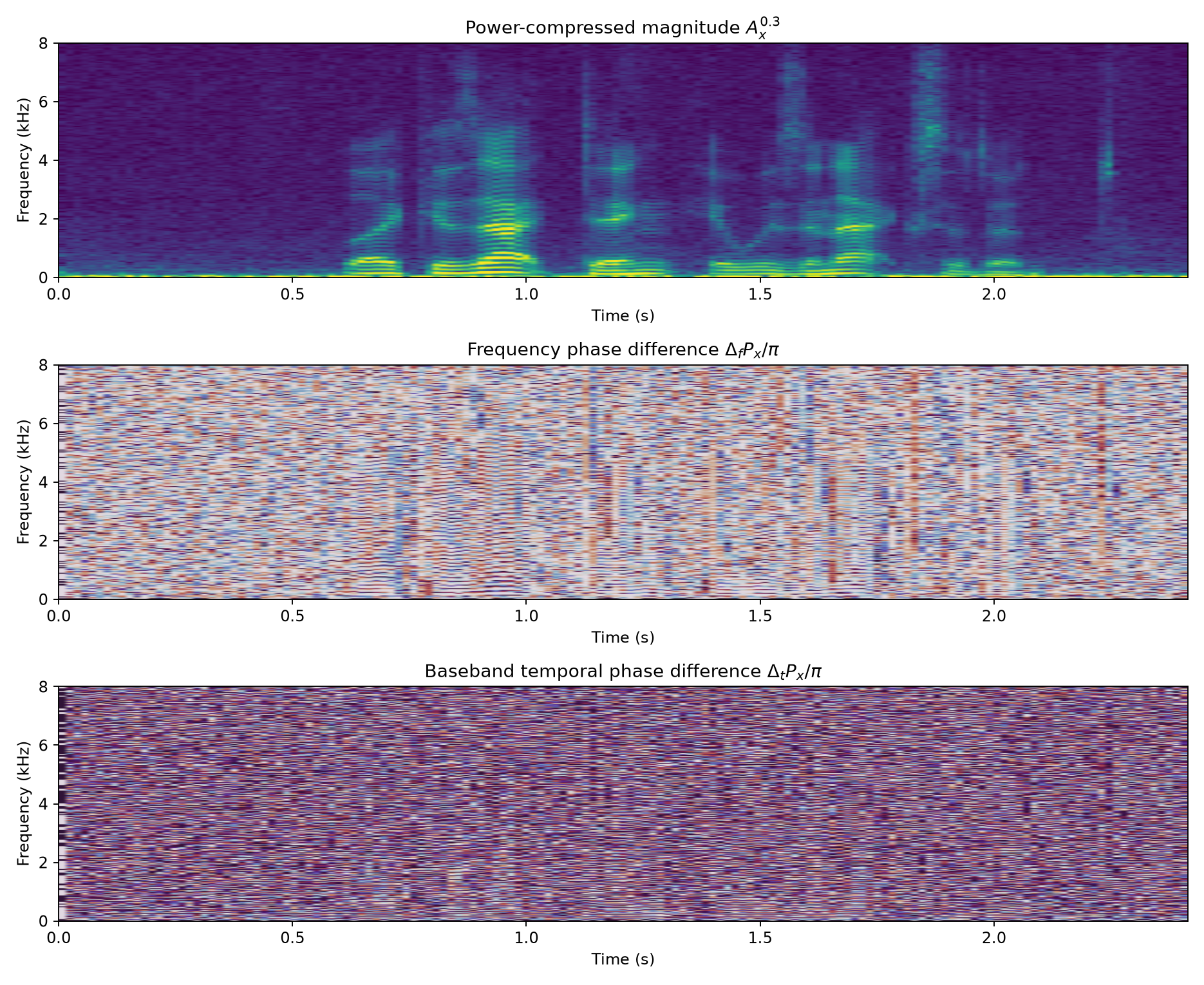

画出图像长下面这个样子：
